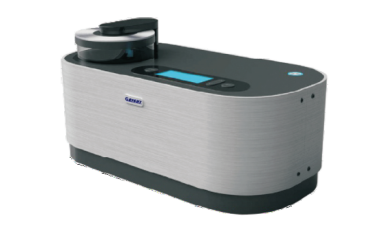

離子濺射系統的應用
隨著微納加工技術進步，離子濺射技術已突破傳統領域。離子濺射系統因其高精度、可控性強等特點，廣泛應用于多個工業及科研領域。以下是其核心應用方向及相關技術特點：
一、半導體與微電子制造。
?集成電路與器件?：用于制備導電層(如銅、鋁)、阻擋層(如氮化鈦)和粘附層，提升器件性能及可靠性?。
?微納結構加工?：聚焦離子束(FIB)濺射可實現微米/納米級結構的精確刻蝕與沉積，應用于半導體器件微調及納米材料制備?。
二、新能源領域。
?光伏電池?：通過濺射鍍膜制備鈣鈦礦電池的吸收層與窗口層，優化光電轉換效率;同時可沉積超導薄膜用于能量存儲系統?。
?鋰離子與固態電池?：在電極、電解質層等關鍵部件上形成致密薄膜，提升能量密度和循環穩定性?。
三、光學與顯示技術。
?光學薄膜?：制備增透膜、濾光片及低輻射玻璃，應用于激光器、光學鏡頭及建筑玻璃等領域?。
?透明導電層?： 濺射氧化銦錫(ITO)薄膜用于液晶顯示器(LCD)和有機發光二極管(OLED)屏幕?。
四、生物醫療與材料科學。
?生物傳感器與醫療器械?：沉積生物相容性薄膜(如金屬或?qū)щ娋酆衔?，增強生物分子檢測靈敏度或改善器械表面性能?45。
?表面改性?：通過濺射提升材料硬度、耐磨性和抗腐蝕性。例如工具涂層或航空材料優化?。
五、工業精密加工
?表面拋光與成形?：
利用離子濺射對精密零件進行無接觸式表面處理，減少機械應力損傷?。
技術發展趨勢：
未來離子濺射系統將向柔性電子(如可穿戴設備)、量子材料(如拓?fù)浣^緣體)及納米器件(如MEMS)等方向拓展，推動高精度制造技術革新?。
