靜電消除風扇產品介紹

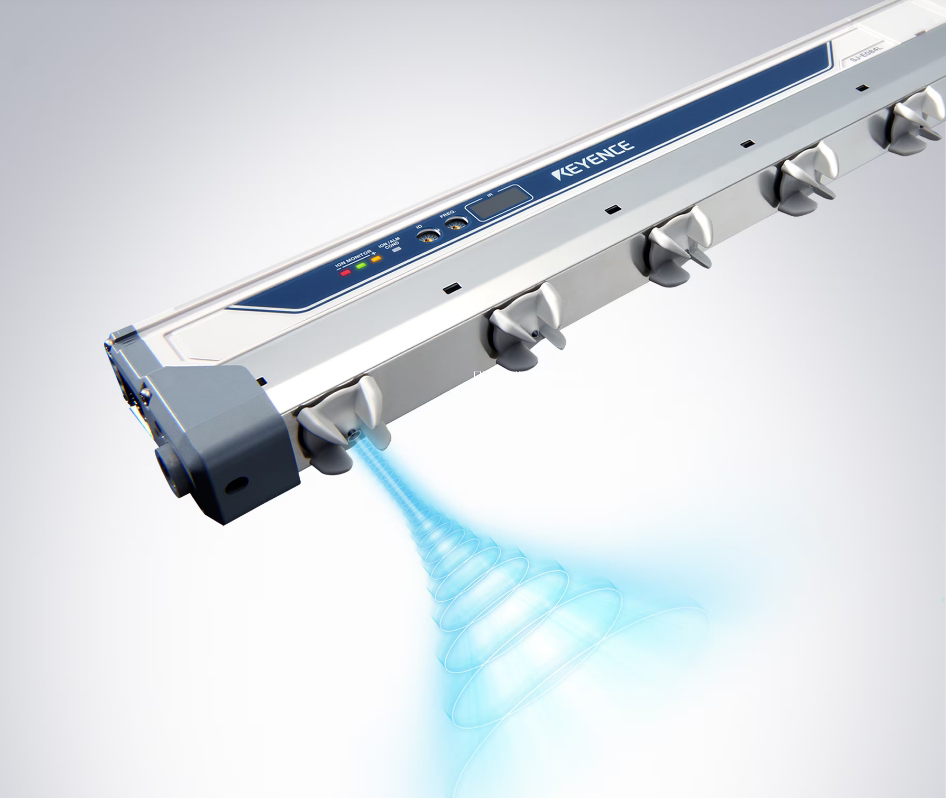

通過優化電極位置，可向側面產生更寬的離子束，從而實現大范圍的中和。此外，SJ-EL 系列還利用側面的輔助空氣來實現相比傳統機型兩倍的大范圍中和。
靜電會導致什么？
異物附著
靜電吸附灰塵、粉塵，導致外觀不良
電子器件破壞
靜電放電破壞 IC 及電子部件的內部電路，產生不良品
位置偏差
偏離制品正常位置，導致移載不良或包裝不良
向作業人員放電
積聚的靜電會向靠近的作業人員放電，引起疼痛
搬送不良
制品與制品緊貼，或制品與設備緊貼，導致搬送不良
刻印不良
出現斷墨、滲色、位置偏差等現象，導致刻印不良
防止異常放電
防止向作業人員放電，防止帶靜電的工件向作業人員放電。
防止外觀不良
吹飛因靜電吸附的灰塵。
一個控制器可連接多達五臺 I.C.C. 靜電消除風扇。
SJ-F030 / F035 在全球范圍內率先實現
了一個控制器連接五臺 I.C.C. 靜電消除
風扇。由于為每臺風扇都提供了 I.C.C.
控制系統，因此各風扇都會根據電荷水
平來控制離子供應量，從而在多個區域
同時進行靜電消除，并且在多個檢驗員
在檢驗過程中單獨執行靜電消除時，能
以同樣方式消除靜電。因此，SJ-F030 /
F035 可確保最佳的靜電消除環境。
節省空間并減少接線步驟
一個控制器可連接多達五臺風扇。SJ-F030 / F035 采用超薄設計（尺
寸比傳統機型減小 40%），可安裝在 DIN 導軌上以節省控制盤的空間，
因此減小了尺寸并降低了成本。各風扇可通過連接器輕松連接。24 V
低壓接線安全、易于連接，減少了接線步驟。
非常適合大面積靜電消除
連接五臺風扇時，SJ-F030 / F035 覆蓋的靜電消除面積比傳統機型大
十倍。當根據靜電消除需求組合使用兩種類型的風扇時，SJ-F030 /
F035 允許在多個帶電點進行大面積的靜電消除，令傳統機型望塵莫及。
規格
型號
控制器SJ-F300
SJ-F031 SJ-F036
靜電消除風扇 SJ-F030 SJ-F035
電壓施加方式可變直流可變直流
施加電壓最大 ±7000 V 最大 ±7000 V
離子平衡控制方式I.C.C. 方式I.C.C. 方式
靜電消除時間 *1 約 2 秒約 0.7 秒約 2 秒約 0.7 秒
離子平衡 *1 ±5 V ±10 V ±5 V ±10 V
最大風速 *2 0.8 m/s 3.5 m/s 0.8 m/s 3.5 m/s
最大空氣流量3.1 m3/min. 3.1 m3/min.
臭氧密度最大 0.005 ppm 最大 0.005 ppm
控制輸入 輸入 NPN 集電極開路或無電壓接點信號NPN 集電極開路或無電壓接點信號
控制輸出
警報輸出
離子水平警報輸出 NPN 集電極開路，最大 100 mA（最大 40 V） NPN 集電極開路，最大 100 mA（最大 40 V）
狀態警報輸出
額定值
電源電壓 24 VDC ± 10% 24 VDC ± 10%
消耗電流 最大 1.2 A（每臺風扇） 最大 1.2 A
耐環境性能
工作環境溫度 0 至 +50℃ 0 至 +50℃
工作相對濕度 35 至 65% RH（無凝結） 35 至 65% RH（無凝結）
重量靜電消除風扇：約 620 g，控制器：約 320 g 約 620 g
*1 在距靜電消除風扇正面 300 mm 處測得 (SJ-F030 / F031)，空氣流量：最小值SJ-F035 / F036，空氣流量：最大值）
*2 在距靜電消除風扇正面 300 mm 處測得
交流適配器
型號SJ-U3
額定值
額定輸入100 至 240 VAC (50 / 60 Hz)
額定輸出 24 VDC 2.7 A
耐環境性能
工作環境溫度 0℃ 至 +35℃
工作相對濕度 20 至 80%（無凝結）
重量約 260 g
內置放大器可以節省安裝空間。
通常，當靜電消除器安裝在設備中或桌
面上時，需要在設計階段考慮其布局。
然而，由于 SJ-F031 / F036 為小型設備，
不需要額外的放大器，因此對安裝空間
沒有任何限制。而且，SJ-F031 / F036
可以輕松應對系統擴展。有兩種標準安
裝支架可選。
